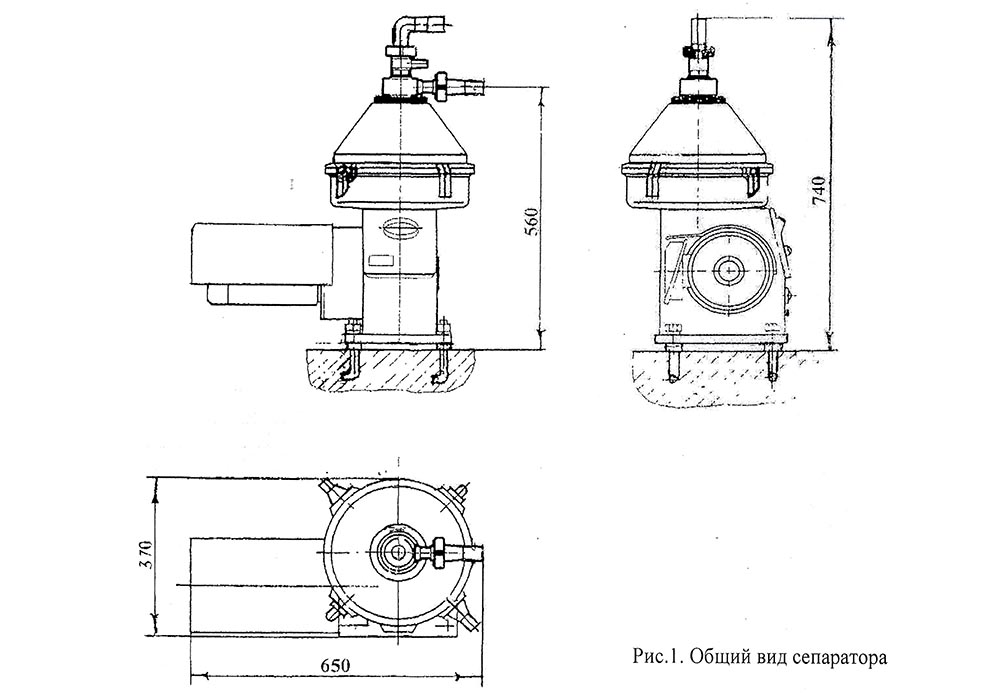

Общий вид сепаратора Ж5-Плава-ОСК-1

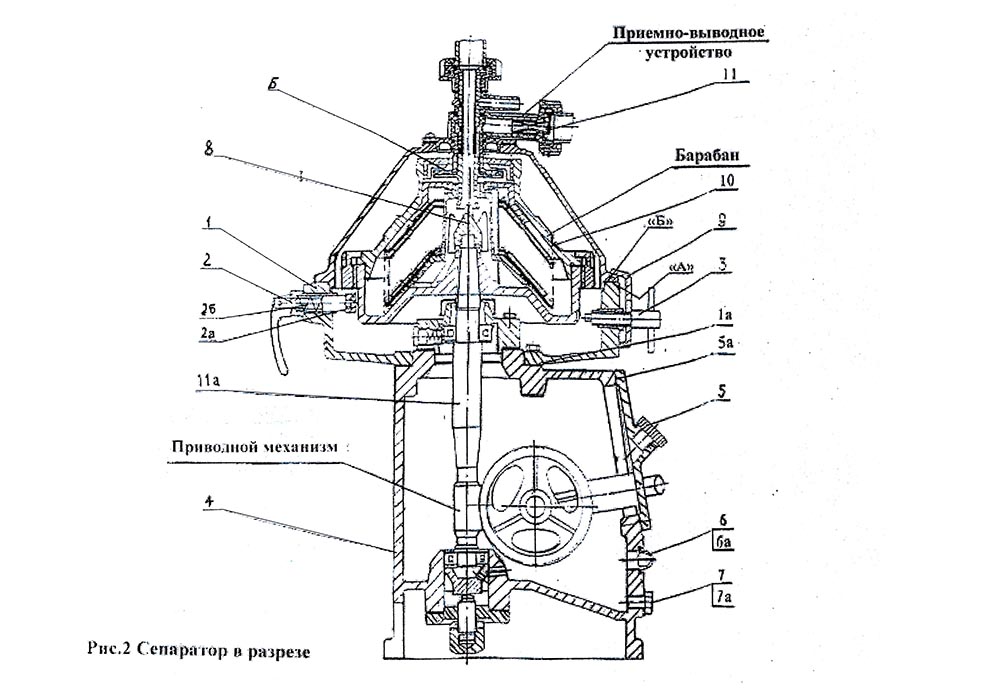

Сепаратор Ж5-Плава-ОСК-1 в разрезе

1 Чаша ОМ-1 40.104, 1а Прокладка Ж5-ОМЕ-С 01.006-45, 2 Шпиндель ОМ-1 01.090, 2а Накладка ОМ-1 01.024, 26 Пружина ОМ-1 01.604, 3 Стопор ОМ-1 01.120, 4 Корпус ОМ-1 20.101, 5 Пробка резьбовая М16х1,5.А2 DIN 910, 5а Прокладка ОМ-1 20.005, 6 Стекло смотровое ОМ-1 20.014, 6а Прокладка ОМ-1 20.013, 7 Болт M12x16 (Пробка), 7а Прокладка Ж5-СОМ-3-1000 01.006, 8 Гайка ОМ-1А 50.010, 9 Планка ОМ-1 01.405, 10 Барабан Ж5-Плава-ОСК-1 02.000, 11 Приемно-выводное устройство ОМ-1 40.130, 11а Привод ОМ-1 01.000

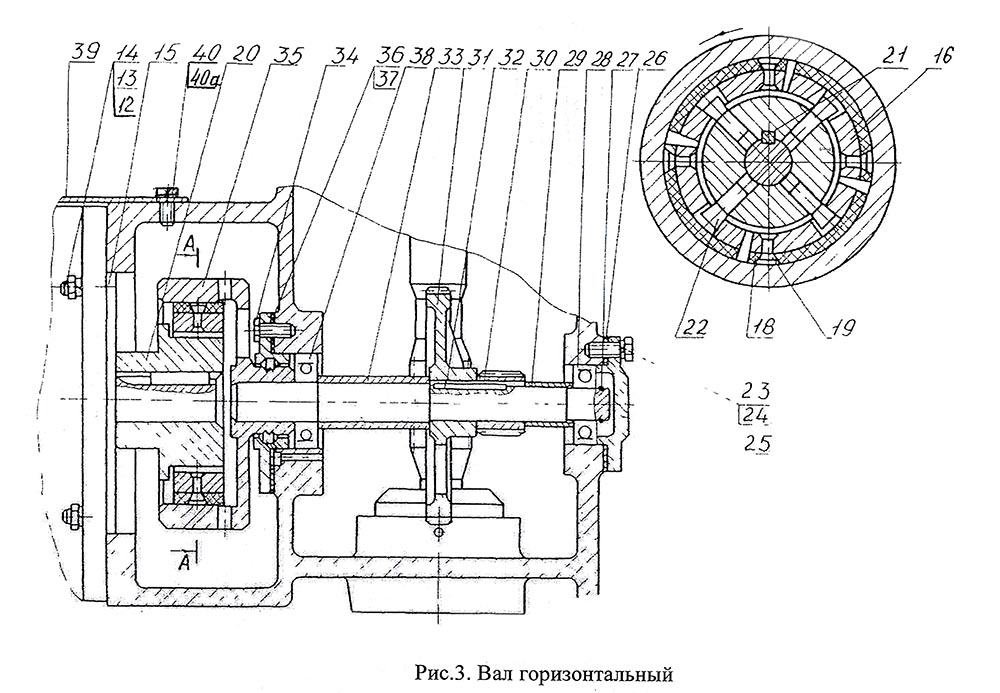

Вал горизонтальный сепаратора Ж5-Плава-ОСК-1

12 Гайка М10 ГОСТ 5915-70, 13 Шайба 10 ГОСТ 6402-70, 14 Шпилька М10x25 (12/18) ГОСТ 22034-76, 15 Электродвигатель АИР 80B4 1.50 кВт 1500 об/мин, 16 Грузик ОМ-1 40.120, 18 Накладка ОМ-1 20.012, 19 Заклепка 4x16.37, 20 Полумуфта ОМ-1 20.060 в сборе, 21 Шпонка 6x6x32, 22 Штифт специальный Ж5-СОМ-3-Ю00 01.028, 23 Болт М6х20, 24 Шайба 6 ГОСТ 6402-70, 25 Крышка ОМ-1 20.106, 26 Прокладка Ж5-ОМЕ-С 01.006-42, 27 Кольцо Ж5-МУ-1 01.118-01, 28 Подшипник 203, 29 Втулка ОМ-1 20.617, 30 Втулка ОМ-1 20.616, 31 Шестерня ОМ-1 20.070, 32 Шпонка 2-5x5x32, 33 Втулка ОМ-1 20.618, 34 Болт М6х20, 35 Вал ОМ-1 20.050 в сборе, 36 Крышка ОМ-1 20.007, 37 Прокладка ОМ-1 20.008, 38 Подшипник 204, 39 Кожух ОМ-1 40.404, 40 Болт М6 х 16 ГОСТ 7798-70

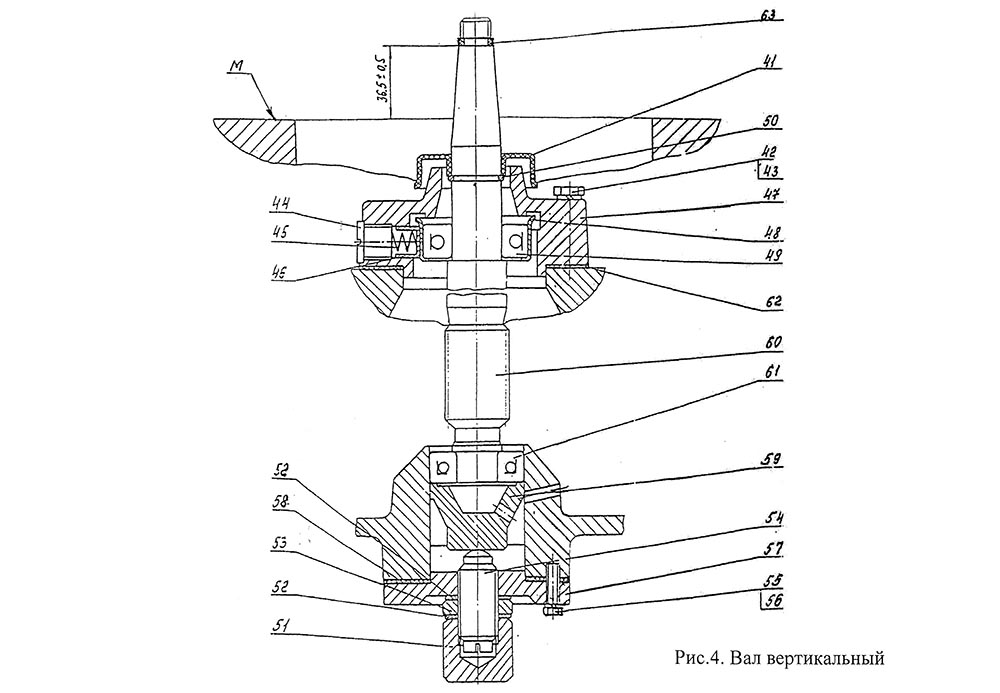

Вал вертикальный сепаратора Ж5-Плава-ОСК-1

41 Крышка Ж5-СОМ-3-Ю00 01.031, 42 Болт М8х45, 43 Шайба 8 ГОСТ 6402-70, 44 Винт Ж5-СОМ-3-1000 01.054, 45 Пружина Ж5-СОМ-3-ЮОО 01.053, 46 Стаканчик Ж5-СОМ-3-ЮОО 01.055, 47 Корпус горловой опоры Ж5-СОМ-3-ЮОО 01.051, 48 Обойма Ж5-СОМ-3-Ю00 01.052, 49 Подшипник 6-205, 50 Кольцо Ж5-СОМ-3-1000 01.026, 51 Гайка колпачковая Ж5-ОСБ 01.011, 52 Прокладка Ж5-ОСБ 01.009, 53 Гайка специальная Ж5-ОСБ 01.006, 54 Винт подпятника Ж5-ОСБ 01.005, 55 Болт М6х20 , 56 Шайба 6 ГОСТ 6402-70, 57 Крышка Ж5-ОСБ 01.004, 58 Прокладка Ж5-ОМЕ-С 01.006-43, 59 Упор Ж5-ОСБ 01.007, 60 Веретено ОМ-1 20.601, 61 Подшипник 6-46204Е , 62 Прокладка Ж5-ОМЕ-С 01.006-44, 63 Прокладка ОМ-1 40.417

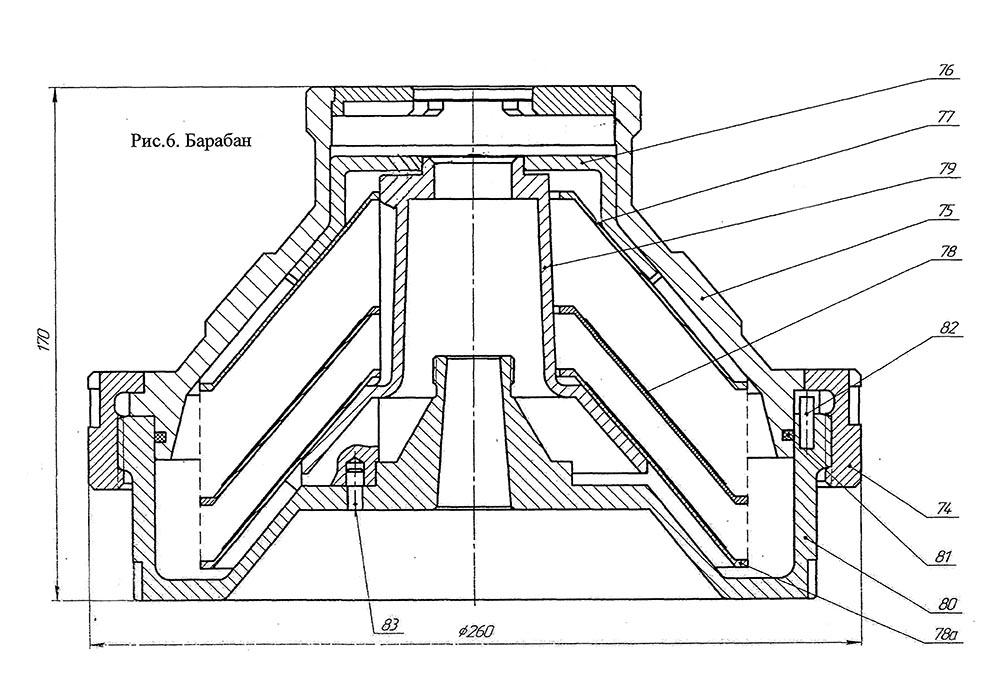

Барабан сепаратора Ж5-Плава-ОСК-1

74 Гайка ОМ-1 01.613, 75 Крышка ОМ-1 40.070, 76 Тарелка прижимная ОМ-1 01.022, 77 Тарелка верхняя Ж5-Плава-ОСК-1 02.030, 78 Тарелка промежуточная Ж5-Плава-ОСК-1 02.020, 78а Тарелка нижняя Ж5-Плава-ОСК-1 02.010, 79 Тарелкодержатель ОМ-1 01.023, 80 Основание ОМ-1 01.050, 81 Кольцо ОМ-1 40.024, 82 Штифт А1-МСЛ 03.011-12, 83 Штифт ОМ-1 01.615

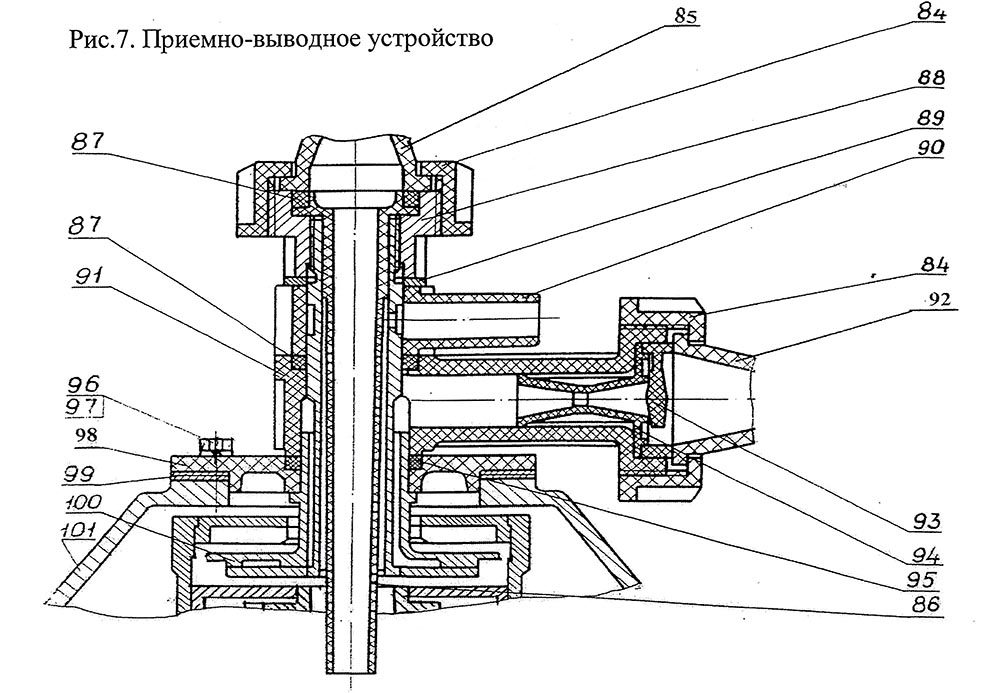

Приемно-выводное устройство ОМ-1 40.130 сепаратора Ж5-Плава-ОСК-1

84 Гайка ОМ-1 40.314, 85 Патрубок ОМ-1 40.008, 86 Труба ОМ-1 40.006, 87 Прокладка ОМ-1 40.002, 88 Гайка ОМ-1 40.316, 89 Шайба ОМ-1 40.413 , 90 Стакан ОМ-1 40.005, 91 Тройник ОМ-1 40.007, 92 Патрубок НМУ 00.001, 93 Клапан НМУ 01.002, 94 Дроссель ОМ-1 40.004, 95 Прокладка Ж5-ОСП-3 03.004, 96 Болт М6 х 16.23 , 97 Шайба 6 ГОСТ 6402-70, 98 Фланец ОМ-1 01.413, 99 Прокладка ОМ-1 01.412, 100 Диск (совместно с трубой ОМ-1 40.080) ОМ-1 40.160, 101 Крышка ОМ-1 01.015
